Cách Lắp Ray Âm Giảm Chấn Hafele Chuẩn Kỹ Thuật, Trượt Êm

29/12/2025 | Cập nhật: 12/10/2026

Trong thiết kế tủ bếp hiện đại, trải nghiệm sử dụng ngày càng được đặt lên hàng đầu. Người dùng ngày nay quan tâm nhiều hơn đến cảm giác đóng mở hộc kéo, êm ái, nhẹ tay, không tiếng ồn và bền bỉ theo thời gian. Đó cũng là lý do ray âm giảm chấn Hafele trở thành lựa chọn gần như “mặc định” trong các hệ tủ bếp cao cấp.

Tuy nhiên, trên thực tế, rất nhiều công trình gặp tình trạng ray hoạt động không đúng như kỳ vọng: hộc kéo không tự hút, đóng bị khựng, lệch hộc hoặc nhanh xuống cấp. Nguyên nhân chủ yếu không nằm ở chất lượng sản phẩm, mà đến từ quy trình lắp đặt chưa đúng kỹ thuật.

Với kinh nghiệm nhiều năm thiết kế thi công tủ bếp, Tủ Bếp Thiên chia sẻ chi tiết cách lắp ray âm giảm chấn Hafele, giúp ray trượt êm, đóng nhẹ và phát huy đúng giá trị vốn có.

Ray âm giảm chấn là gì?

Để lắp đúng, trước hết cần hiểu đúng bản chất của sản phẩm. Ray âm giảm chấn là loại ray trượt được lắp ẩn hoàn toàn bên dưới đáy hộc kéo, tích hợp cơ cấu giảm chấn giúp hộc tự động hút vào ở giai đoạn cuối, tránh va đập mạnh khi đóng. So với các loại ray truyền thống, ray âm mang lại ba lợi ích nổi bật:

  • Tính thẩm mỹ cao: ray được giấu kín, không lộ phụ kiện khi mở hộc.

  • Trải nghiệm sử dụng vượt trội: đóng mở nhẹ, êm, không tiếng ồn.

  • Độ ổn định lâu dài: chuyển động tuyến tính, ít rung lắc.

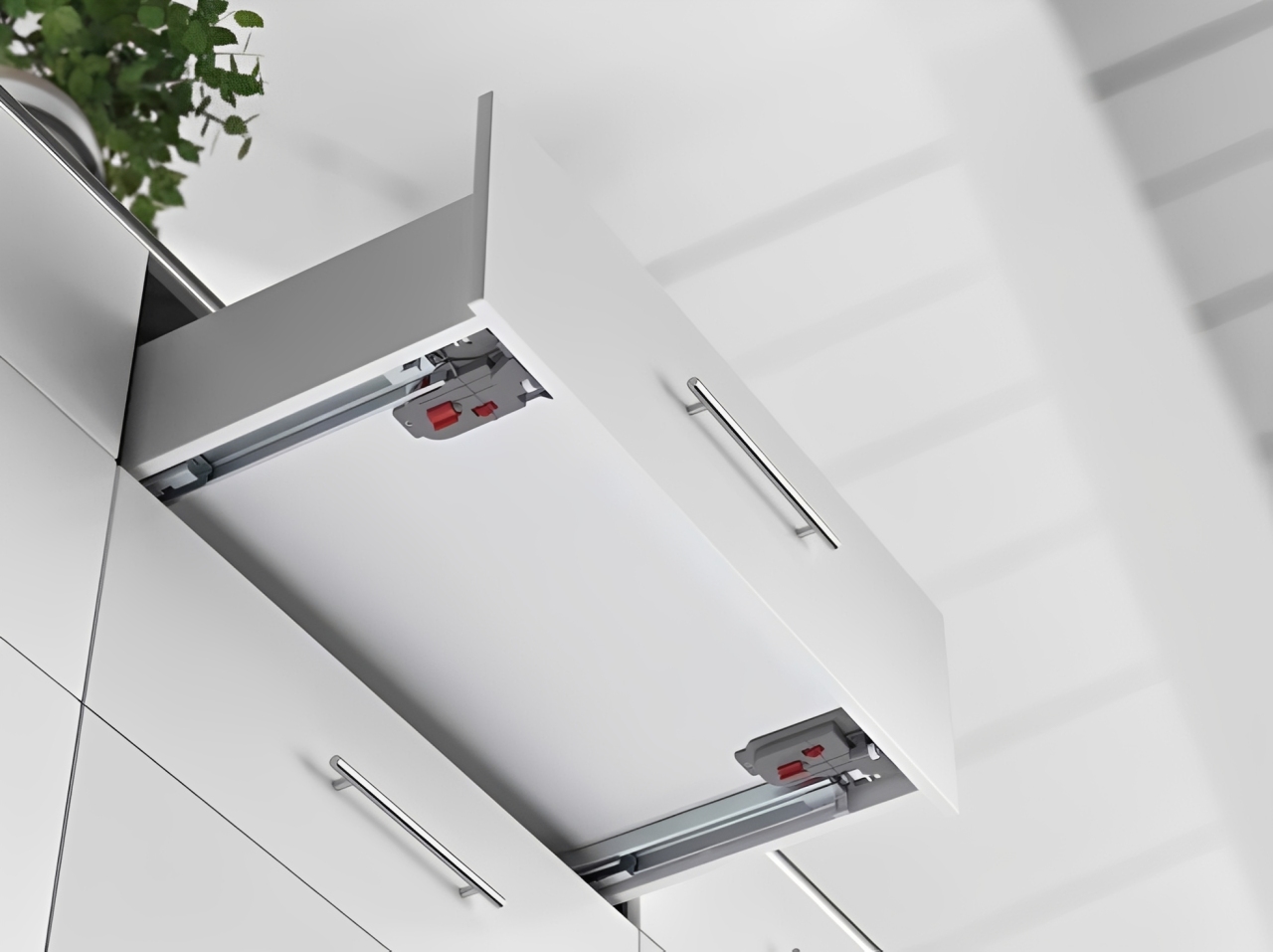

​Cách lắp ray âm giảm chấn Hafele

Trong số các thương hiệu trên thị trường, Hafele được giới chuyên môn đánh giá cao nhờ độ hoàn thiện cơ khí chính xác, tiêu chuẩn châu Âu rõ ràng và sự đồng bộ giữa ray – khóa – phụ kiện đi kèm. Đây cũng là lý do ray âm Hafele thường được ưu tiên trong các dự án tủ bếp cao cấp, nơi yêu cầu khắt khe cả về kỹ thuật lẫn cảm giác sử dụng.

Xem ngay: Giải Mã Ray Âm Blum Movento: Lý Do Nên Dùng Cho Nội Thất Cao Cấp

Những dòng ray âm Hafele thường gặp trong nội thất

Để lắp đặt đúng, bạn cần xác định chính xác mã ray mình đang cầm trên tay. Dưới đây là các biến thể phổ biến mà chúng tôi thường cung cấp:

Phân loại theo kích thước

Ray âm Hafele có nhiều chiều dài tiêu chuẩn như 300mm, 350mm, 400mm, 500mm. Trong đó, ray âm giảm chấn Hafele 450 (450mm) là kích thước phổ biến nhất, phù hợp với hầu hết độ sâu tiêu chuẩn của tủ bếp dưới và tủ quần áo tại Việt Nam (thùng tủ sâu khoảng 500-550mm).

Cách lắp ray âm giảm chấn Hafele

Tham khảo thêm: So Sánh Hệ Thống Ray Trượt Blum Và Hafele Cho Tủ Bếp Thông Minh

Phân loại theo chức năng mở

  • Ray giảm chấn (Soft-close): Dòng tiêu chuẩn, đóng êm, cần tay nắm hoặc vát cạnh để kéo.

  • Ray nhấn mở (Push-to-open): Đây là giải pháp cho nội thất tối giản không tay nắm. Bạn chỉ cần ấn nhẹ vào mặt ngăn kéo, ray sẽ tự động đẩy hộc ra ngoài.

  • Ray mở toàn phần và mở 3/4: Ray mở toàn phần cho phép kéo hết 100% chiều dài ngăn kéo ra ngoài, giúp lấy đồ dễ dàng hơn so với loại 3/4 (vẫn còn một phần ngăn kéo nằm trong tủ).

Ngoài ra, thị trường còn có các thuật ngữ như ray âm đẩy (một cách gọi khác của dòng nhấn mở) tùy theo thói quen của thợ mộc từng vùng miền.

Người dùng thường gặp vấn đề gì khi lắp ray âm giảm chấn?

Trong quá trình hỗ trợ kỹ thuật cho khách hàng tự mua về lắp (DIY) hoặc sửa chữa các hệ tủ lỗi từ đơn vị khác, Tủ Bếp Thiên nhận thấy những lỗi sai kinh điển sau:

  • Sai kích thước lọt lòng: Ray âm yêu cầu kích thước chiều ngang của hộc kéo phải chính xác tuyệt đối theo công thức. Nếu làm hộc quá rộng hoặc quá hẹp so với quy định, ray sẽ không bắt được vào chốt khoá (locking device).

  • Khoan sai vị trí lỗ định vị: Phía sau hộc kéo cần một lỗ khoan 6mm để móc vào ngàm của ray. Khoan lệch lỗ này sẽ khiến ngăn kéo bị vênh hoặc không đóng hết được.

  • Bỏ qua độ dày ván: Tính toán sai độ dày ván hông (thường là 15mm - 18mm) dẫn đến việc trừ kích thước sai.

  • Nhầm lẫn loại ray: Nhiều người tìm kiếm cách lắp ray trượt bi 3 tầng và áp dụng phương pháp đó cho ray âm. Đây là sai lầm tai hại vì hai loại này có kết cấu và cách trừ độ hở hoàn toàn khác nhau. Ray bi lắp bên hông, còn ray âm lắp bên dưới.

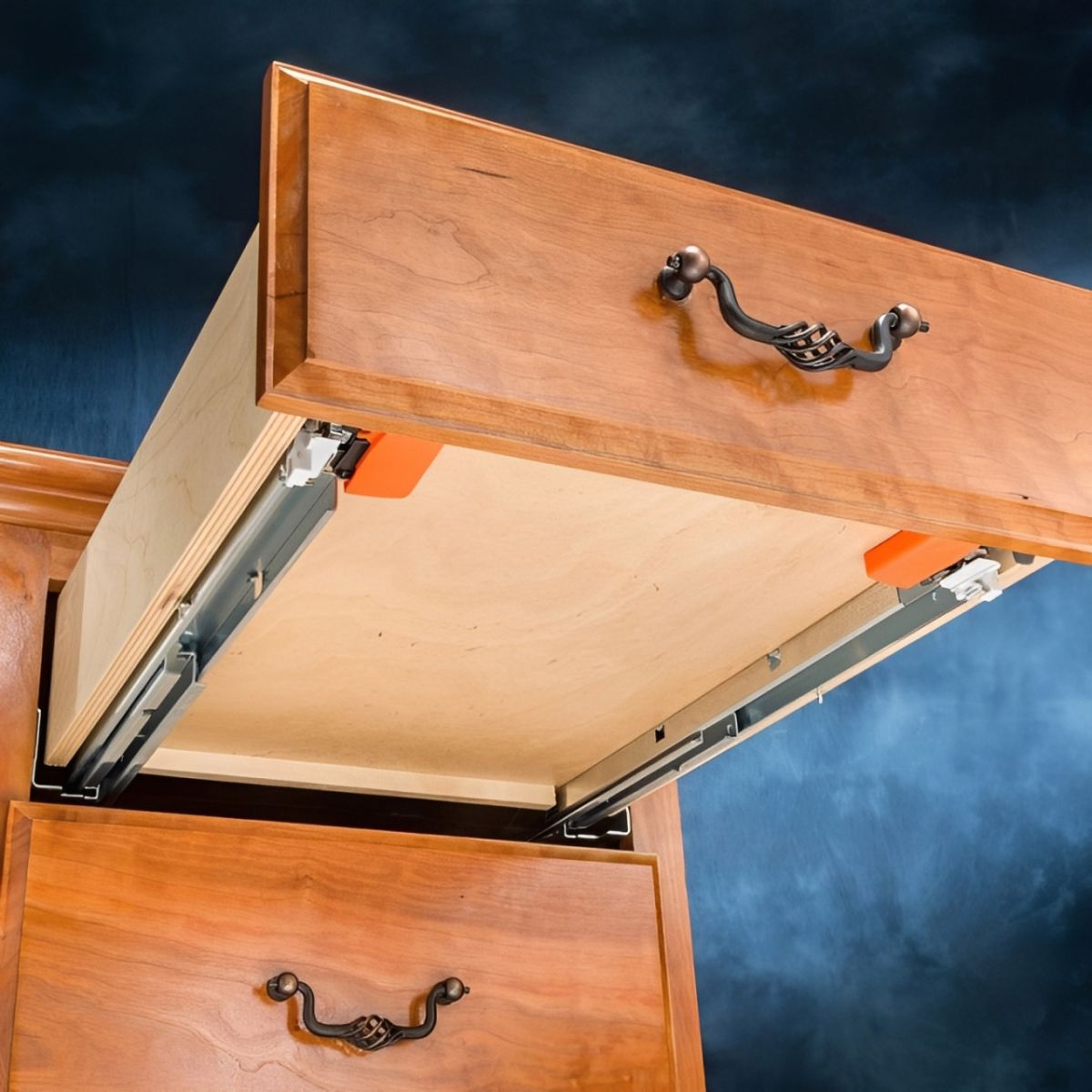

​Hướng dẫn lắp ray âm Hafele

Xem thêm: 5 Vấn Đề Cần Lưu Ý Khi Thiết Kế Tủ Bếp Cho Phòng Bếp

Hướng dẫn cách lắp ray âm giảm chấn Hafele từng bước

Để ray hoạt động trơn tru, quá trình lắp đặt cần được thực hiện tuần tự, đúng thông số và không bỏ qua bất kỳ chi tiết nào. Phần dưới đây là hướng dẫn chi tiết từng bước theo tiêu chuẩn kỹ thuật mà thợ nội thất chuyên nghiệp thường áp dụng.

Bước 1: Chuẩn bị dụng cụ và tính toán kích thước (Quan trọng nhất)

Dụng cụ:

  • Máy khoan cầm tay, mũi khoan 6mm.

  • Tua vít ba ke, thước dây, thước vuông, bút chì.

  • Bộ ray âm Hafele (Gồm 2 thanh ray và 2 chốt khoá cam màu cam/xanh).

Công thức tính kích thước hộc kéo (Dành cho ván dày 18mm):
Khác với ray bi (chỉ cần trừ mỗi bên 12.7mm), ray âm giảm chấn Hafele yêu cầu tính toán chiều rộng lòng ngăn kéo và chiều rộng phủ bì ngăn kéo dựa trên độ dày ván.

  • Chiều rộng lọt lòng hộc kéo (Inner Drawer Width) = Chiều rộng lọt lòng khoang tủ 42mm (Con số này có thể dao động 41-42mm tuỳ mã, nhưng 42mm là chuẩn an toàn cho dòng Hafele thông dụng).

  • Chiều dài hộc kéo: Bằng chiều dài của ray trừ đi 10mm (Ví dụ ray 450mm thì làm hộc dài 440mm để đảm bảo đóng khít).

Lưu ý: Đáy ngăn kéo phải được làm thụt lên (cách mép dưới của thành ngăn kéo) khoảng 12mm - 14mm để lấy chỗ cho ray luồn vào.

Bước 2: Lắp đặt thanh ray vào thùng tủ

Sử dụng thước vuông và bút chì để lấy dấu vị trí bắt vít trên thành tủ.

  1. Đo từ mép dưới của khoang tủ lên một khoảng (thường là 20mm + độ phủ của mặt ngăn kéo) để xác định vị trí đáy ray.

  2. Đặt thanh ray vào vị trí, lùi vào so với mép ngoài thùng tủ khoảng 2mm (để mặt ngăn kéo khi đóng vào sẽ phẳng đẹp, không bị lồi).

  3. Bắt vít cố định ray vào các lỗ chờ sẵn (hệ lỗ 32mm tiêu chuẩn). Đảm bảo 2 thanh ray song song tuyệt đối. Nếu lệch, ngăn kéo sẽ bị kẹt hoặc chạy nặng.

Đây là hướng dẫn lắp ray âm cơ bản, nhưng để đạt độ bền cao, bạn nên bắt ít nhất 3 con vít cho mỗi bên ray để chịu lực tốt.

Cách gắn ray âm Hafele

Bước 3: Gia công hộc ngăn kéo

Đây là bước quyết định sự thành bại. Bạn lật ngược hộc ngăn kéo lên:

  1. Khoan lỗ định vị phía sau: Tại mặt sau của hộc ngăn kéo (phần gỗ chắn hậu), bạn cần khoan 2 lỗ phi 6mm. Vị trí lỗ cách mép hông hộc kéo là 7mm và cách mép dưới đáy hộc kéo lên 11mm (Thông số này có thể thay đổi tuỳ mã ray, hãy xem tờ hướng dẫn đi kèm trong hộp). Lỗ này dùng để móc vào cái ngàm sắt nhọn phía sau thanh ray.

  2. Khoét rãnh ngàm: Ở hai góc dưới phía sau ngăn kéo, bạn có thể cần khoét 2 rãnh nhỏ nếu sử dụng dòng ray cao cấp nhất để đảm bảo ray ôm trọn vào gỗ.

Với những anh em thợ mới vào nghề, việc tham khảo kỹ tài liệu hướng dẫn cách lắp phụ kiện ray âm từ hãng là điều bắt buộc để tránh làm hỏng phôi gỗ đắt tiền.

Bước 4: Gắn chốt khoá (Locking device)

Lấy 2 chốt khoá (thường bằng nhựa cao cấp có lẫy) đi kèm trong bộ sản phẩm.

  1. Đặt chốt vào hai góc trước, bên dưới đáy ngăn kéo.

  2. Bắt vít cố định chốt vào thành hộc kéo. Lưu ý bắt vít chính xác để lẫy nhựa hoạt động tốt. Chốt này có tác dụng liên kết hộc kéo với thanh ray và cũng là nơi chứa bộ phận điều chỉnh độ cao thấp.

Bước 5: Lắp ngăn kéo vào tủ và điều chỉnh

  • Kéo hết cỡ 2 thanh ray đang gắn trong thùng tủ ra ngoài.

  • Đặt hộc ngăn kéo lên trên ray.

  • Đẩy nhẹ hộc vào trong cho đến khi nghe tiếng "Cạch" ở hai bên. Đó là tiếng chốt khoá đã sập vào ngàm của ray và móc sắt phía sau đã chui vào lỗ khoan 6mm.

  • Thử đóng mở nhiều lần để kiểm tra độ trơn tru. Nếu thấy ngăn kéo bị cạ hoặc mặt ngăn kéo bị lệch, sử dụng bánh xe xoay trên chốt khoá (phía dưới gầm) để tinh chỉnh độ cao và độ nghiêng.

​Lắp ray âm tủ bếp Hafele

Câu hỏi thường gặp (FAQ)

Tại sao lắp xong ngăn kéo bị rít, không tự hít vào?

Nguyên nhân chính thường là do kích thước hộc ngăn kéo bị sai (quá rộng) khiến ray bị ép, hoặc hai thanh ray lắp không song song. Hãy kiểm tra lại khoảng cách giữa hai thanh ray ở đầu và cuối xem có bằng nhau không.

Ray âm giảm chấn có dùng cho ngăn kéo tủ áo được không?

Hoàn toàn được. Ray âm giúp tủ áo sang trọng hơn và tránh dầu mỡ bôi trơn dây vào quần áo như các loại ray bi giá rẻ.

Ray âm giảm chấn Hafele có phù hợp cho mọi loại tủ bếp không?
Phù hợp với đa số tủ bếp dưới và hộc kéo có kích thước tiêu chuẩn, miễn là thùng tủ đạt độ vuông và độ sâu cần thiết.

Người không chuyên có thể tự lắp ray âm được không?
Có thể, nếu có đầy đủ dụng cụ và tuân thủ đúng hướng dẫn kỹ thuật. Tuy nhiên, với các dòng ray cao cấp, nên có thợ chuyên nghiệp để đảm bảo độ chính xác.

Việc lắp đặt ray âm giảm chấn Hafele tuy đòi hỏi sự tỉ mỉ và tính toán kỹ lưỡng hơn so với các loại ray thông thường, nhưng kết quả mang lại là vô cùng xứng đáng. Một hệ tủ bếp, tủ áo hoạt động êm ái, bền bỉ và thẩm mỹ sẽ nâng tầm giá trị ngôi nhà của bạn.

Hy vọng với hướng dẫn chi tiết trên, bạn đã nắm vững kỹ thuật để tự tin thi công hoặc giám sát thợ. Nếu bạn đang cần cần đơn vị thiết kế thi công tủ bếp chuyên nghiệp, hãy liên hệ ngay với Tủ Bếp Thiên. Chúng tôi cam kết mang đến những giải pháp nội thất hoàn hảo, chuẩn kỹ thuật và tận tâm nhất.
